银行网点分体空调节能智能应用方案

发布人:春泉节能    发布时间:2019-08-03

一、前言

  银行是我们常见的传统金融机构,除工、农、建、交、中五大行外,还有民生、兴业、广发、浦东、光大等全国性股份制商业银行和各省市原城市信用社和农村信用社改制而来的区域性地方银行(如中原银行、郑州银行、洛阳银行等)。营业网点数量往往是一个银行实力的重要标志,然而,银行各网点的空调使用也存在范围分布广、耗电量大、浪费严重等管理难题。

  在我国金融体系不断完善,银行体系呈现出多层次发展态势的同时,互联网金融等新型金融业的发展,如第三方支付公司、小贷、社区银行、P2P等新兴金融服务主体的兴起,传统银行高利润时代已经成为历史,在2015年7月9日中国银行业发展论坛上,平安银行行长邵平就说“中国银行业进入了30年来从未有之变局,最明显的变化表现在盈利水平‘断崖式’下滑,2013年,我国上市银行的利润增长12.8%;2014年,这个数字降至个位数,只有7.7%;2015年一季度,这个数字又被打了折,是3.2%!”在银行业赢利能力大幅下滑的情况下,如何提高银行运营的经济效益,降低运营成本,就变得更加迫切,银行节能的重点当然是在空调上,因为空调能耗是银行耗电的第一大户,高峰期占到银行各网点耗电的50%以上,如何降低空调耗电已是银行节约的重中之重。

二、银行空调节能管理存在的问题

1、网点多、情况杂;

  每个城市的“金角银边”是各个银行网点建设的必争之地,银行又有总行、分行、支行、营业部、分理处等各类网点机构,而空调又是必不可少的基本办工配置,空调耗电是各类网点机构的耗电大户,虽然各类管理要求反复强调节能,但如何统一管理,真正落实却无能无力。

2、夏季空调温度过低;

  银行夏季空调温度设置过低是大家普遍可以感受到的问题,据中国新闻网报道,银行空调温度调太低, 客户在办业务险被冻感冒。银行员工也屡有抱怨。一位银行工作人员表示,她所在银行空调温度开得很低,加上自己穿着裙子,长时间坐着有些吃不消。有的同事时不时感冒不说,严重的还得了关节炎。据专家测算,夏季空调温度每提高1℃,可节电8%~10%。

3、冬季空调温度过高;

  冬天时,银行空调温度一般设置在24℃以上,室内外温差相差巨大。而据专家测算,在正确使用空调的前提下,制热空调温度每降低2℃,可节电10%以上。可见,制热温度调得过高也是严重的浪费。

4、空调浪费严重;

  员工离开办公室,下班回家,却没关或忘关空调的事情经常发生,造成了空调电耗的白白浪费。对于分布范围极其广泛的自助营业厅,管理人员即使想进行节能管理,也是鞭长莫及。对于工作时间固定为朝九晚五的银行,一台1.5匹的空调1晚上忘关约浪费17度电,远远超出工作时间所需的约9度电量,浪费约为有效使用的2倍左右!

  郑州春泉节能股份有限公司是国内首家空调云服务商,对银行空调的智能节能管理,提供切实可行的产品(云遥控器系列)和配套的技术方案。


三、云遥控器功能介绍

  云遥控器是春泉节能在多项专利技术的基础之上,经过多年的科研积累和艰辛努力研发出的,不仅具有智能节能功能,还具有云端遥控(手机随时随地开关)、温限管理、定时开关、加班模式等多种智能节能功能。云遥控器属于空调智能节能产品,操作简单,使用方便。

  云遥控器安装后,通过APP匹配注册,便可与室内空调进行智能互动,可以根据所监测室内温度、空调运行状态等信息,对所监测房间的空调进行远程开关和智能节能设置管理,合理地控制室内空调温度,提供良好的室内空气品质。并且通过情景模式实现日常管理一键操作,同时将常用的定时开关、温限管理、加班模式等直接存贮在云遥控器中,即使没有网络也能自动执行,从而使传统空调更加节能、智能、舒适。

  针对银行分体空调的智能节能管理,云遥控器具有以下功能:

1、集中管理:

  通过移动APP,用户可对所有房间(分体空调)进行集中监测和管理,既可以远程调节银行各个分行的每一个房间(分体空调)的室内温度、风机档位、空调模式等,也可实现对所有空调的统一的智能节能控制,如开关空调等。提高了管理效率,降低了人工管理难度。

2、时段管理:

  在电脑或APP上设置每台空调的允许使用时段,如空调使用时间(9:00-17:00),时间段内空调处于允许使用状态,时间段外不允许使用空调或空调自动进入加班状态。加班状态时空调每2小时会自动关闭一次,不必担心人员离开忘记关空调的问题而造成能源浪费。

3、温限管理:

  云遥控器提供有制冷最低温度和采暖最高温度管理功能,根据《国务院办公厅关于严格执行公共建筑空调温度控制标准的通知》(国办发[2007]42号),设置制冷和采暖时对应房间(空调)的温度下限和上限,将室温设置在一个舒适、合理的范围内,避免空调的过度使用,有效解决了国办发[2007]42号文提出的公共建筑内26℃空调技术控制难题,做到合理地控制室内空调温度,舒适性和节能效果均十分明显。相关数据表明,夏季制冷时,空调温度每提高1度,大约可以节省电力(8~10)%,冬季制热运转时,设定温度每降低2度,可以节约10%的用电量。如夏季把室内空调温度都设定在26℃以上,冬季把室内空调温度设定在20℃以下,节省的电量是相当可观的。

4、定时关机:

  云遥控器提供了15个定时开关时点,可根据办事大厅、办公室特点设置定时(比如下班)关机时间,到设置时间云遥控器会自动关闭空调,避免人员离开时没人关闭空调的浪费!

5、加班模式:

  云遥控器具有加班模式,当启用加班模式并设置开始加班时间后,到加班时间就自动进入加班模式,在加班模式下,空调每2小时自动关闭一次,杜绝人员离开时没人关闭空调的浪费!

6、远程管理:

  如果忘记关空调或要提前打开空调时,可通过APP进行开启或者关机操作,不受距离和空调品牌的限制,使用十分方便。

7、情景模式:

  APP及管理软件是提供了多达二十个情景模式可供编辑/使用,可根据习惯和需求特点,对空调进行预先编辑执行状态,实现“一键管理”。

8、能耗报表:

  可记录空调的实时、日、月、年的使用情况和耗电数值,为空调的节能管理提供了客观真实的数据支撑。


9、指定运行:

  通过登录网页或(APP管理权限)指定运行状态,现场空调处于禁用状态,不能进行任何操作。避免办事大厅或自助营业厅的闲散人员恶意操作。

10、扩展兼容:

  可与公司的云开关、云插座、云温控器组成一个完整的能源管理网络,实现对灯光、办公用电设施(如饮水机、电脑、监控等)用电进行统一管理。

四、节能效益分析

  1、经济效益

  A、节能分析

  (1)温限管理节能

  空调温度的过高或过低,导致空调过度使用,据国内外的相关研究表明,空调制冷时,设定温度每提高1℃,可节电8%~10%,如启用温限管理功能将空调温度限定在26℃以上,比长期24℃的空调温度可节电20%左右,对长期过度使用空调的情况,温限管理的节能效果非常显著。

  (2)时段管理节能

  按照银行的空调使用习惯,每天从早9点到晚5点长达8个小时左右的开启时间,中午下班时空调基本上是不关或忘关状态,但是通过空调使用时间段控制,可以在中午下班、下午下班(这些非上班时间)自动关闭空调,按照银行上下班的规律可以让空调运行至少节约3个小时左右,平均节能可达近30%;上班时间由于各种原因临时外出而忘记关闭空调的情况时而发生,通过手机关闭空调或提前打开空调,可进一步减少能源浪费。

  (3)能耗公示

  云遥控器不仅能够对分体空调进行集中管理、远程控制、细化管理,克服了粗放式管理所造成的空调使用环节的浪费。同时,还具有电量统计功能,可清晰的显示每台空调的使用时间及实时、小时、日、月、年的电量分布,方便各个分行进行耗电考核评比,为银行空调的节能管理提供了方向和数据支撑。

  多个银行的使用情况表明,本系统不仅便于对各分行空调使用进行智能节能管理,还可节约20%~40%空调耗电。

  (4)有利于延长空调器的使用寿命。

  对分体空调进行集中管理和用能监测,可杜绝空调过度使用和随意性浪费,从而延长空调的使用寿命。

  B、节能效果

  按单体空调2P分析,平均使用7小时/天计算,每天一台空调的耗电量约10.5 Kwh,每月(22天)约231Kwh,500台空调每月约耗电总量约115500Kwh。按节能率30%计算,每月节电量约34650Kwh,折合人民币约29799元/月,按照一年空调季6个月算,每年可节约178794元左右。投资成本可在1年内收回。

  2、社会效益

  采用云遥控器对银行空调进行智能节能管理,不仅为银行减少能源消耗,节省费用支出,还可提高节约意识,为建设节约型、环保型社会做出贡献。

五、云遥控器的应用

  1、产品简介

  云遥控器是由郑州春泉节能股份有限公司基于多项专利技术研制的高科技自主创新产品,基于移动互联技术,在普通遥控器的功能基础上,实现云端操作和节能管理,是“互联网+空调”的具体应用,是空调智能升级的最佳选择,适用于住宅、企事业单位、公共建筑、办公楼等分体空调(包括挂机和柜机),可直接替代普通遥控器,为您提供方便快捷的空调智能节能管理。

  云遥控器由云控模块和云感模块两部分组成。云感模块与云控模块配对后,通过红外与空调互动,云遥控器采用无线WiFi/Zigbee接入互联网,结合电脑或手机APP,实现空调的智能节能管理。

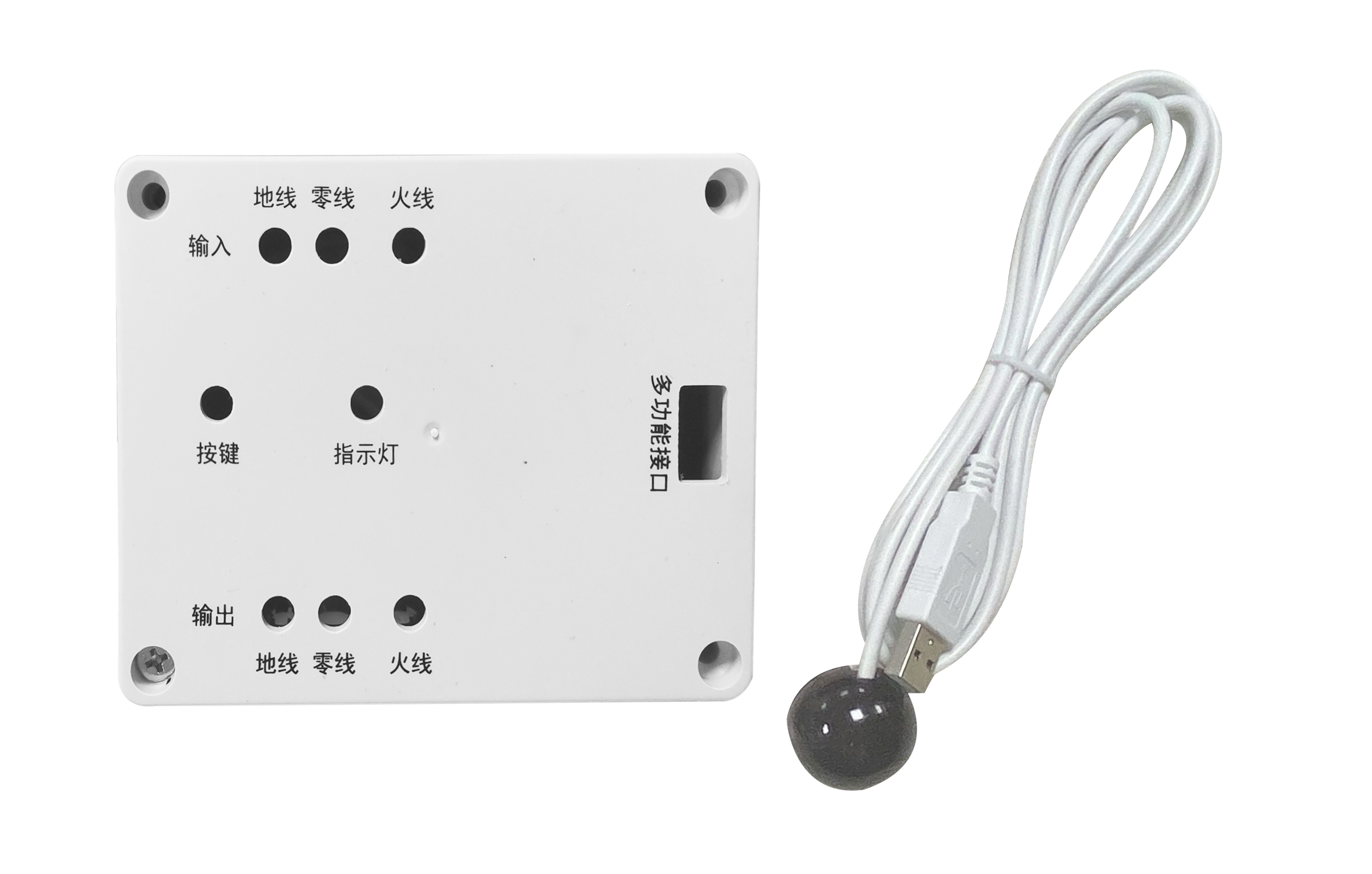

  CYK206云遥控器

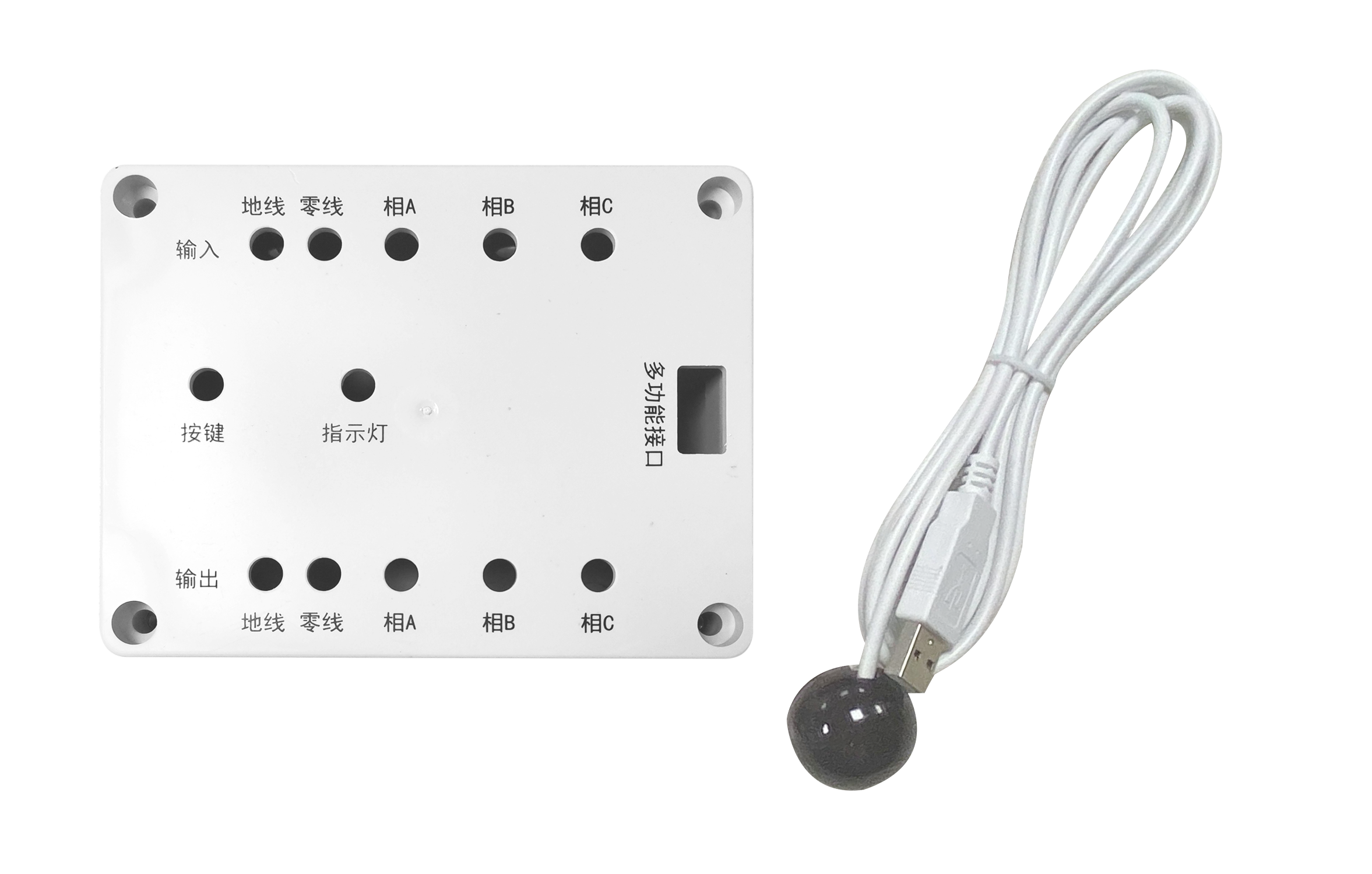

  CYK208云遥控器

  2、 技术参数

  3、安装注意事项

  3.1、安装前,务必请先断开电源,以免触电或损毁设备;

  3.2、安装环境应防水、防潮、防震、防人为损坏,严禁安装于浴室、卫生间等潮湿场所;

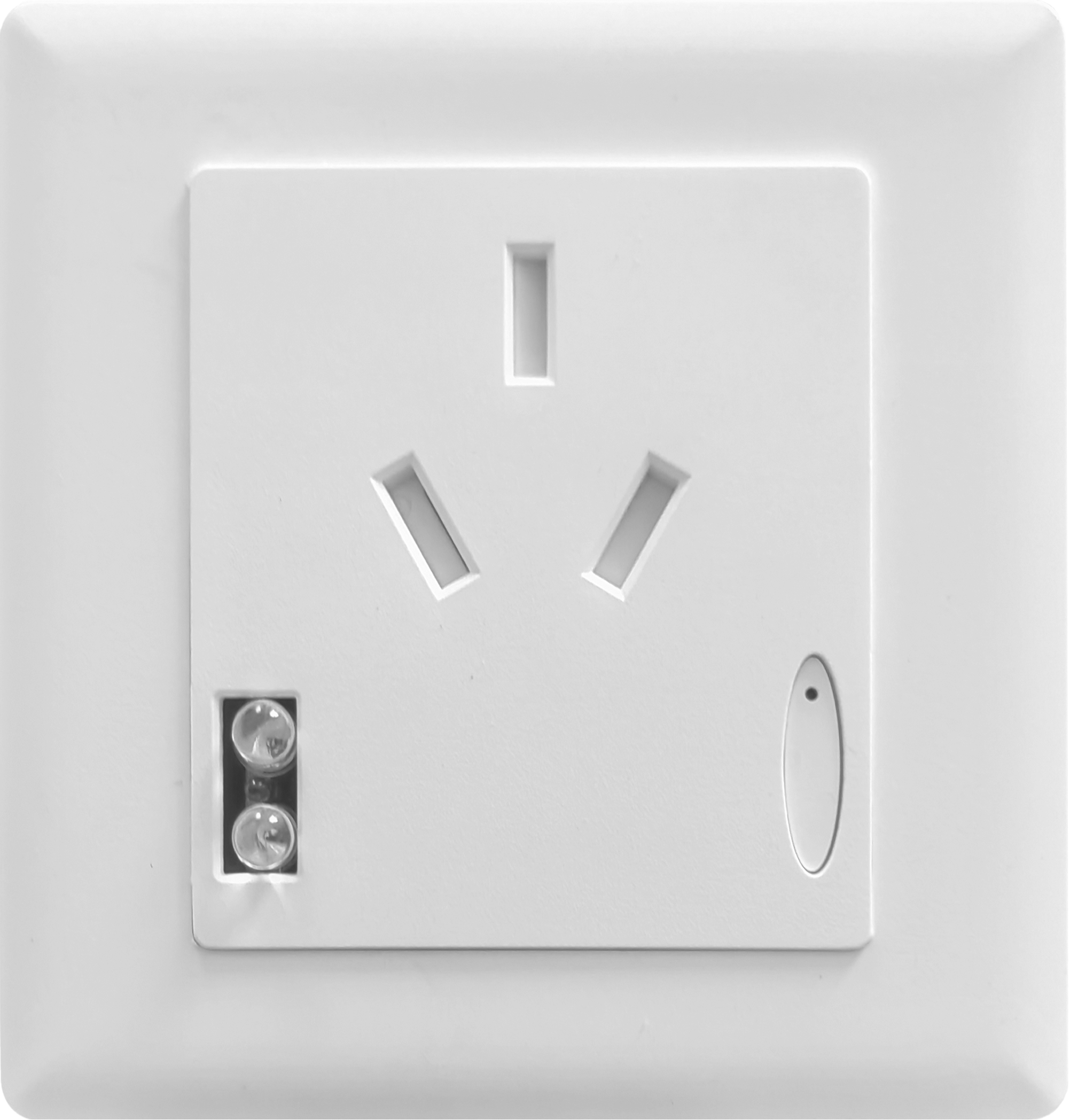

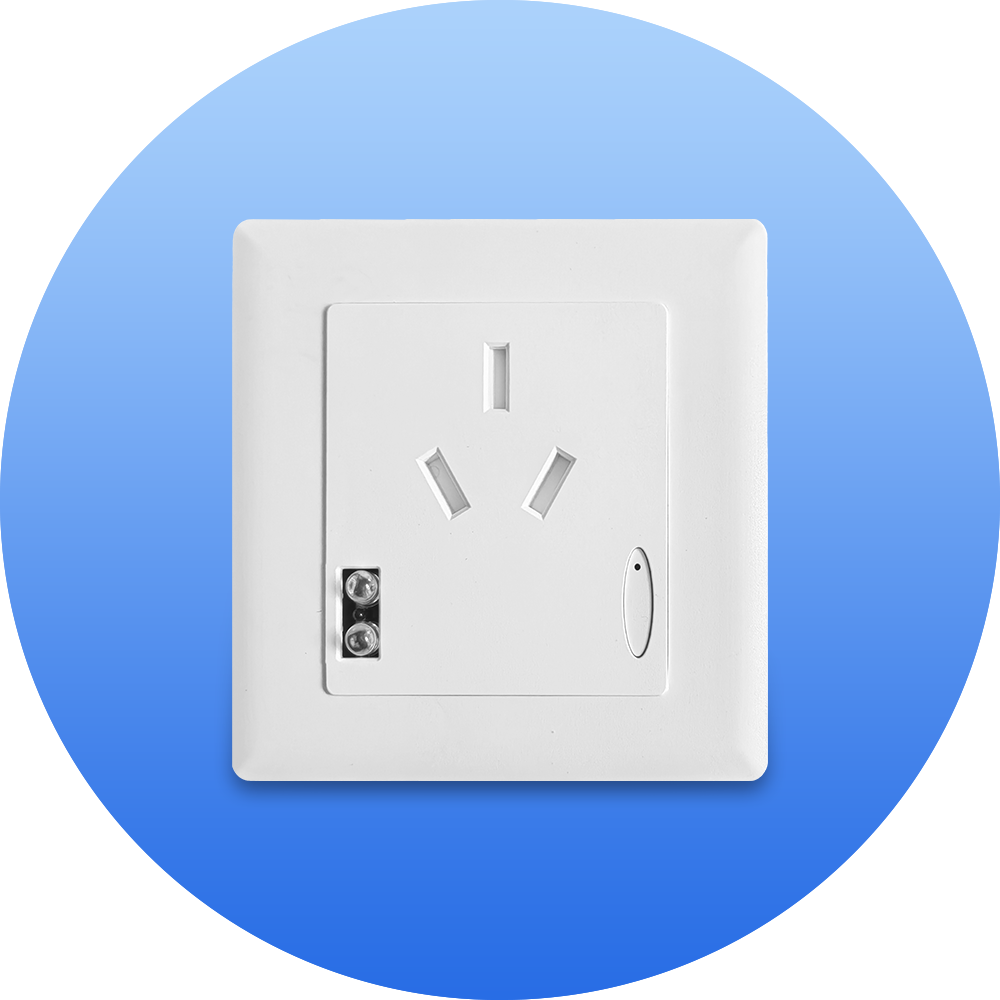

  3.3、CYK200云遥控安装在标准86盒内,距离地面1.1米以上;CYK206、CYK208云遥控固定在室内机后方隐蔽安全位置。

  3.4、安装接线须专业电工进行,注意接线牢靠,应断电操作,以免触电或损毁设备。

  3.5、对应图2、图3、图4的接线示意图正确接线,接线截面积满足空调工作要求;

  3.6、使用本产品的远程管理功能,须互联网通讯正常可靠;

  3.7、确保云遥控器的云感模块电池电量未报警,以免影响正常使用。

  4、接线示意图

  4. 1云遥控器CYK200接线图

  说明:将零线、火线、地线接入相对应的接线柱,切记不要接错线,以免造成危险或损毁设备。


  4. 2云遥控器CYK206接线图

  说明:将零线、火线、地线接入相对应的接线柱,切记不要接错线,以免造成危险或损毁设备。


  4.3云遥控器CYK208接线图

  说明:将零线、相C 、相B 、相A、地线接入相对应的接线柱,切记不要接错线,以免造成危险或损毁设备。


  4.4云感模块安装

  云遥控器的云感模块采用无痕双面胶粘贴在空调室内机遥控接收区域,确保云感模块的红色区域对准空调的红外接收口。粘贴效果如图5所示。


六、应用案例
